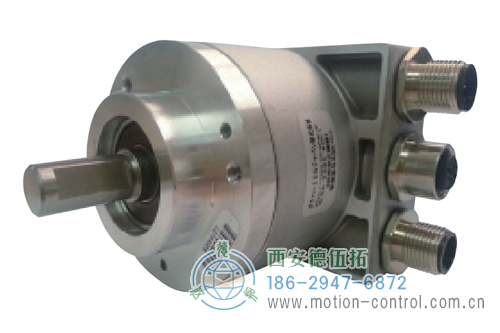

AC58-CC-Link光電絕對值通用編碼器
集成CC-Link接口
分辨率：單圈17位(最大)/多圈12位(最大值)
機械齒輪多圈絕對值編碼器
各種控制功能：自診斷報警/預置/旋轉方向設置
電氣連接選項：M12連接器或輸出電纜
具有UL,CE和CC-Link認證


AC58-CC-Link光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-CC-Link光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-CC-Link光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：100mA(DC 24V), 200mA(DC 10V)

AC58-CC-Link光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP67
工作溫度：-20°C~+85°C
儲存溫度：-20°C~+85°C

AC58-CC-Link光電絕對值通用編碼器技術參數

技術數據（機械）

外殼直徑	58mm
軸端防護等級	IP64 或 IP67
外殼防護等級	IP67
法蘭(外殼的安裝)	同步法蘭，夾緊法蘭，帶彈簧片的軸套
最高轉速	連續：10,000 U/min-1 短時：12,000 U/min-1
啟動轉矩	< 0.01 Nm
啟動慣量	3.8 x 10-6 kgm2
抗震動 (IEC 68-2-6)	100 m/s2 (10 - 2000 Hz)
抗沖擊 (IEC 68-2-27)	1000m/s2(6ms)
工作溫度	-20°C`+85°C
存儲溫度	-20°C`+85°C
相對濕度	35`85%
軸材質	不銹鋼
外殼材質	鋁
軸承壽命	30,000小時(在6,000rpm,35%額定軸負載)
重量	450g

技術數據（電氣）

電源電壓	直流10`30V
最大空載電流	100mA(DC 24V),200mA(DC 10V)
接口	RS485
協議	CC-Lindk Ver1.10或Ver2.00(占用1個站)
可編程設置	預置、方向
單圈分辨率	12`17位
多圈分辨率	12位
線性	±12LSB(14位以上±1LSB)
輸出代碼	二進制
總線最大可連接站數	42
波特率	通過旋轉開關設置， 可選156kbps,625kbps,2.5Mbps,5Mbps,110Mbps
通過撥碼開關的設置	站地址，傳輸速率，終端電阻
絕緣阻抗	>20MΩ

適合的規范

UL	UL508文件號E304980
EMC	EN61327(類A)

電氣連接 連接器類型

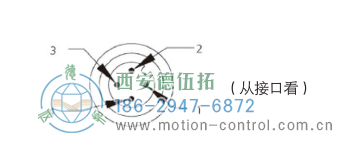

◆ 外殼用CC-Link插座(2個)，位于編碼器總線罩殼兩端

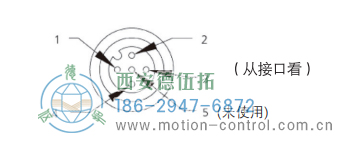

引腳號	信號名
4	DA
3	DB
2	DG
1	SLD

兩個插座被用作連接輸入和輸出信號

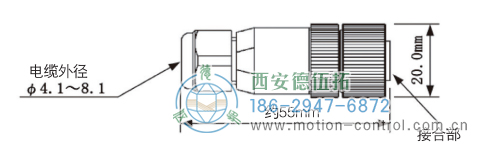

◆ 與CC-Link外殼插座匹配的組合接頭(2個)：推薦產品(日本W(wǎng)oodhead生產的CC-Link母接頭，型號：8A4000-32)

引腳號	線色	信號名
4	棕色	DA
3	白色	DB
2	黃色	DG
1	黑色	SLD

將接頭螺絲卸下，按照上表定義將CC-Link電纜接上。

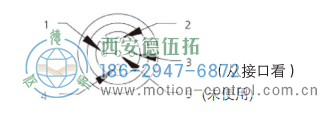

◆ 外殼用電源插座(1個)：位于編碼器總線罩殼中間

引腳號	線色	說明
1	棕色	DC10`30V
2	白色	DC10`30V
3	黃色	GND(0V)
4	黑色	GND(0V)

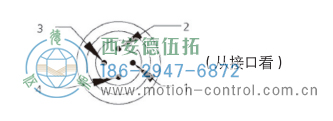

◆ 電源用接頭(1個)：推薦產品 Phoenix生產的M12插塞式接頭

引腳號	線色	信號名	說明
1	棕色	+	DC10`30V
2	白色	+	DC10`30V
3	黃色	-	GND(0V)
4	黑色	-	GND(0V)

電纜輸出類型
◆ CC-Link接線用電纜(2根)，總線罩殼直接安裝

線色	信號名
棕色	DA
白色	DB
黃色	DG
黑色	SLD

電纜末端Y端子上面標識信號的軟管。
壓接端子：1.25Y-3.5 Nichifu同等品。

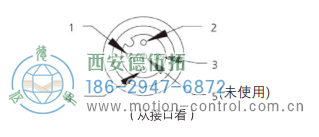

◆ 電源接線用插座(1個)，位于編碼器總線罩殼中間

引腳線	信號名	說膽
1	+	DC 10`30V
2	+	DC 10`30V
3	-	GND(0V)
4	-	GND(0V)

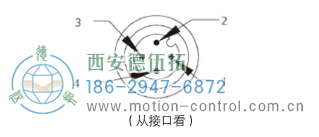

◆ 電源用電纜(1根)：附帶(Phoenix生產的M12插塞式接頭)

引腳號	線色	信號名	說明
1	棕色	+	DC10`30V
2	白色	+	DC10`30V
3	黃色	-	GND(0V)
4	黑色	-	GND(0V)

電纜末端Y端子上面標識信號的軟管。
壓接端子：1.25Y-3.5 Nichifu同等品。

推薦連接器選項(連接選項為R2時)

型號	說明
MCR-CF0	通訊連接器+5m電纜(型號：CC20A-J30-M050)×2根 電源電纜5m(型號：SAC-4PM12MS/5.0-PUR)×1根
MCR-C	通信連接器(型號：8A4000-32)×2個 5m電源電纜(型號：SAC-4PM12MS/5.0-PUR)×1根
BG12092	(終端保護未使用的連接器)防水帽

通信電纜長度(Z2型)
(請加入到選擇型號配置的末尾)

-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m

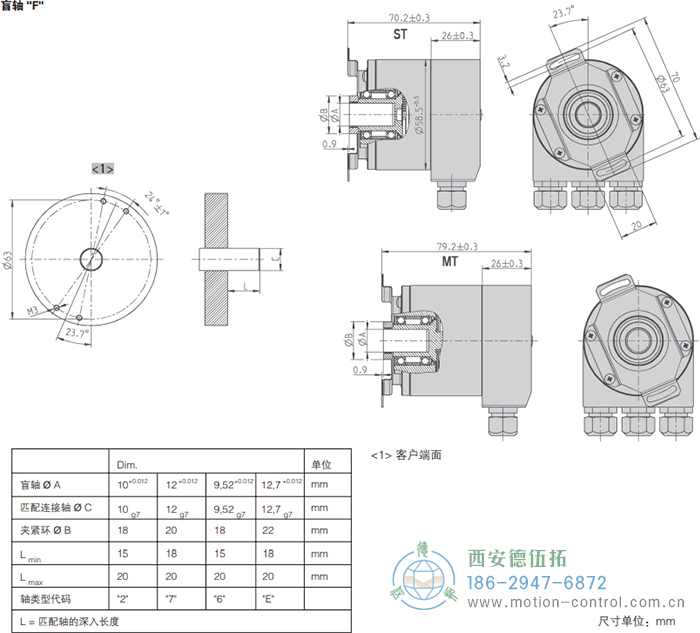

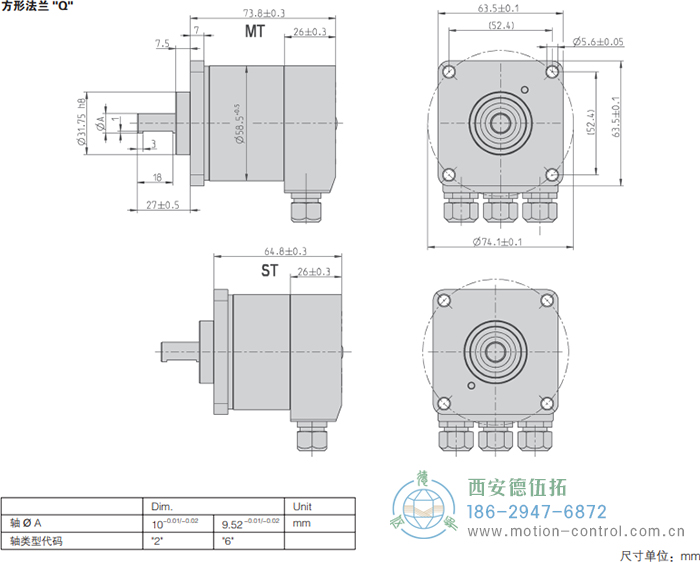

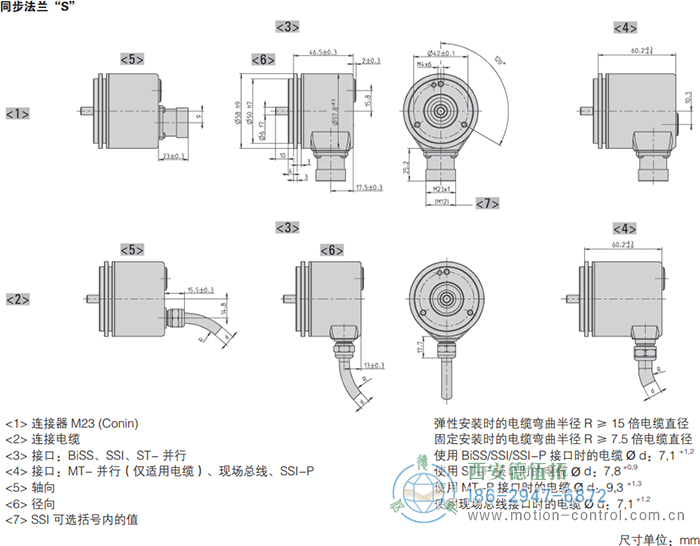

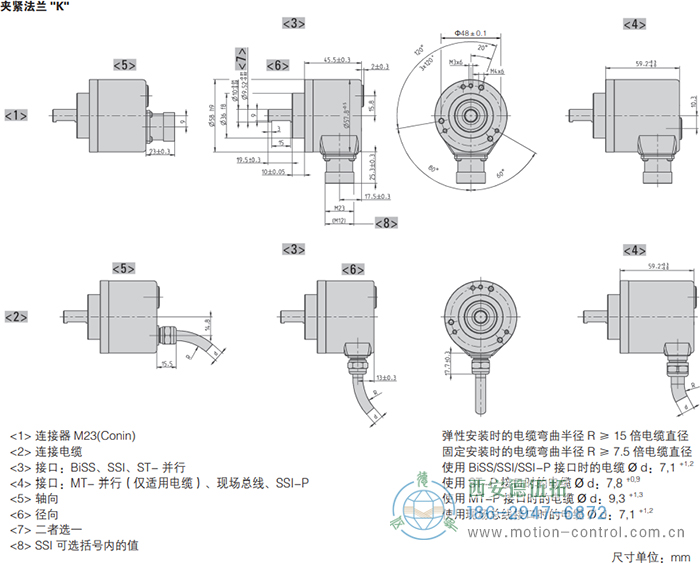

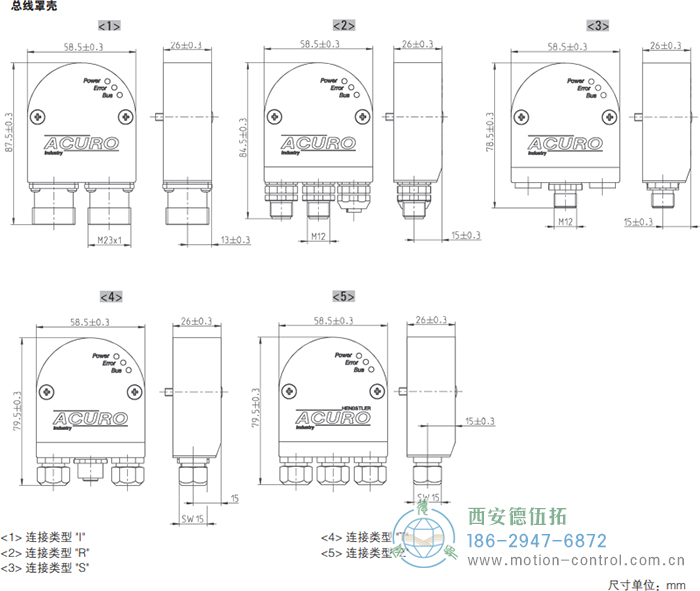

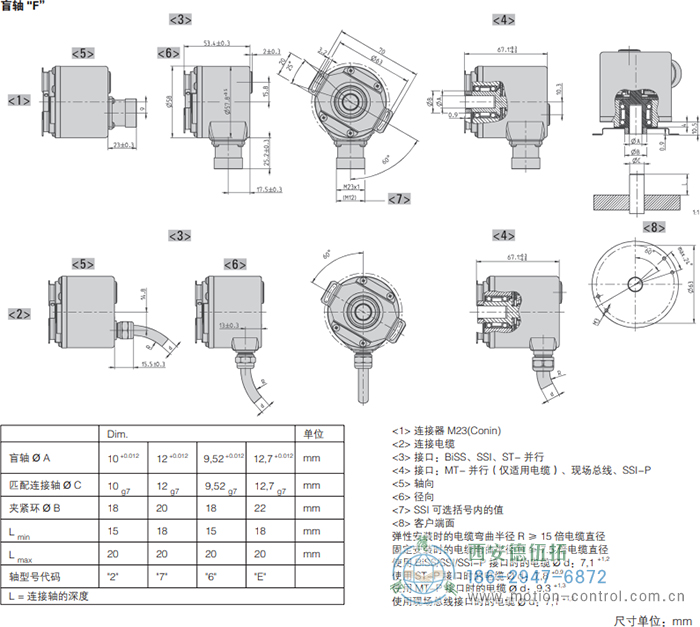

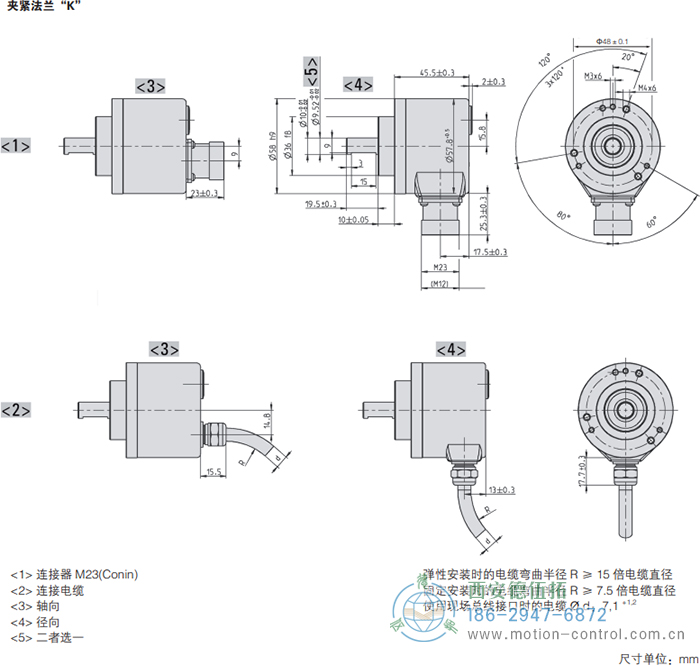

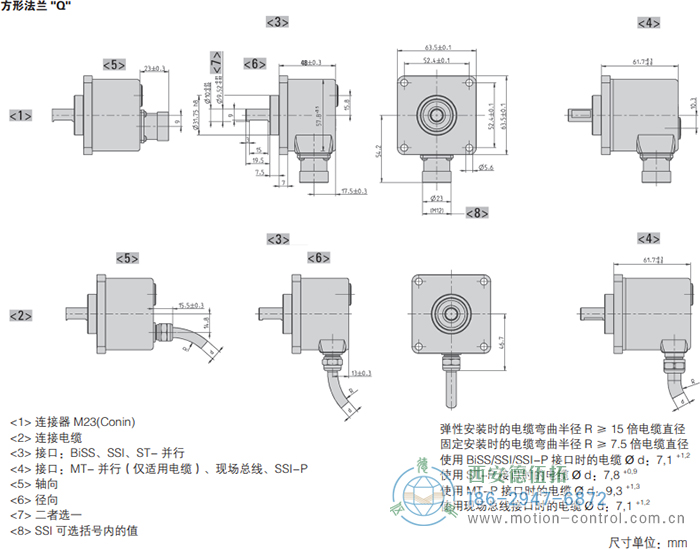

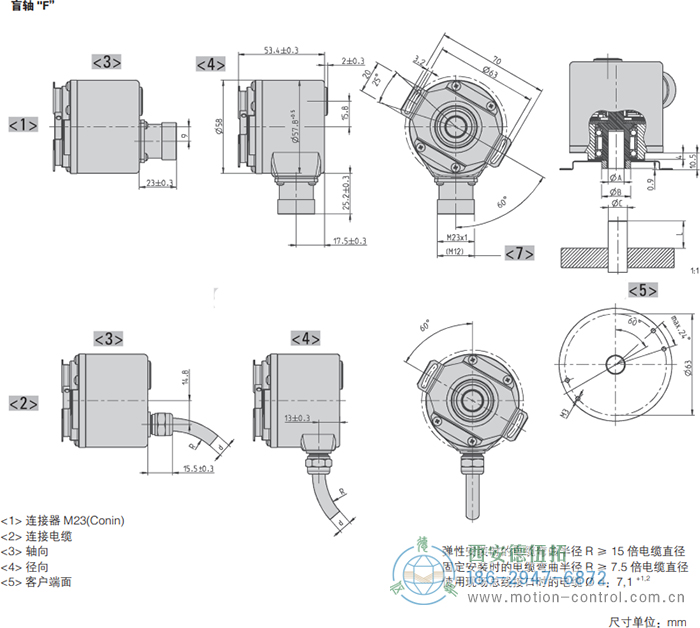

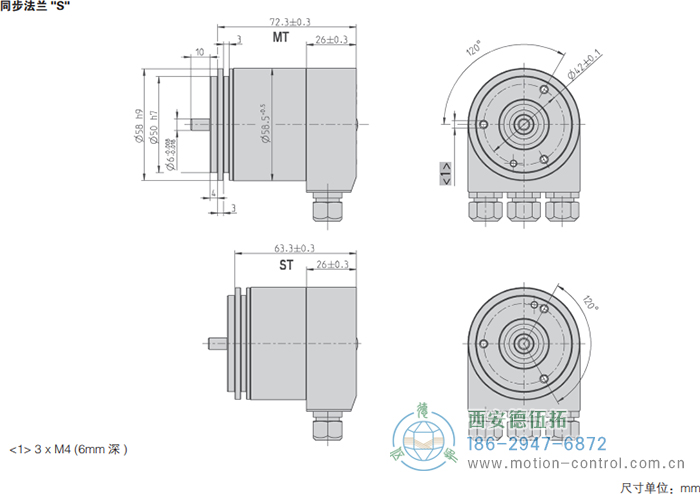

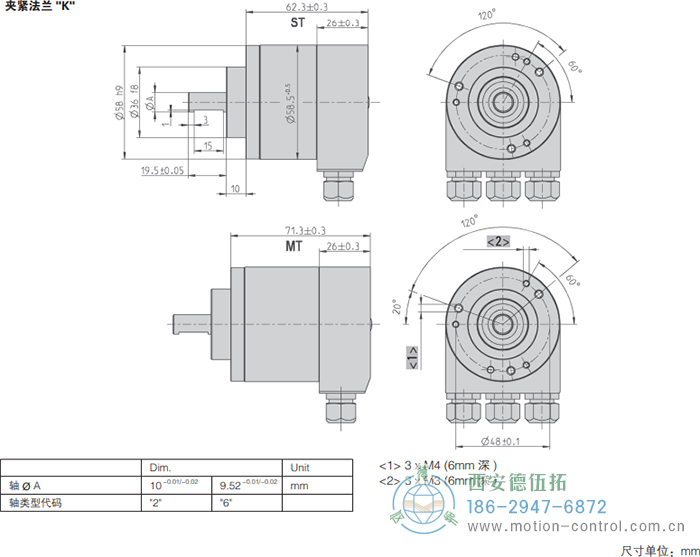

AC58-CC-Link光電絕對值通用編碼器外形及安裝尺寸

AC58-CC-Link光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-CC-Link光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 58	0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0017 17 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈 1217 12 位單圈 + 17 位單圈	E 直流 7 - 30V	S.41 同步法蘭, IP64, 6×10 mm S.71 同步法蘭, IP67, 6×10 mm K.42 夾緊法蘭, IP64 , 10×19.5 mm K.72 夾緊法蘭, IP67 , 10×19.5 mm F.42 帶彈簧片的軸套, IP64 ,10×19.5 mm空心軸 F.47 帶彈簧片的軸套, IP64 ,12×19.5 mm空心軸	MC CC-Link	R2 連接器類型 ※1 Z2 通訊電纜×2根+5m電源電纜×1根 ※2

※¹ 匹配R2類型的通訊連接器或電纜，電源線單獨銷售。請從以下推薦的選項中進行選擇。
※² 請在末尾添加下面的代碼指定類型Z2的通信電纜長度。電源線長度為5m。
