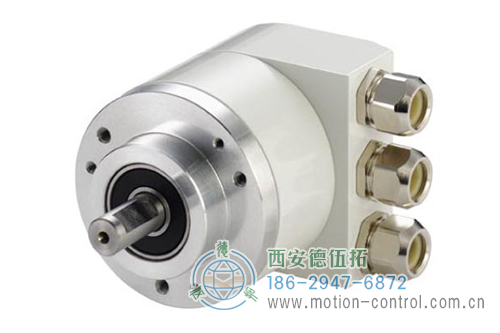

AC58-CANlayer2光電絕對值通用編碼器
診斷LED指示
被動同步模式/自動模式
可編程設置：方向；限制值
可選：“TICO”顯示
應用：工廠自動化、工程機械


AC58-CANlayer2光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸)，10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM
標準光電絕對值型編碼器 AC58-CANlayer2

AC58-CANlayer2光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-CANlayer2光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：220mA/250mA（單圈/多圈）

AC58-CANlayer2光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64(IP67可選)
工作溫度：-40°C~+85°C
儲存溫度：-40°C~+85°C

AC58-CANlayer2光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP 64或IP 67 (IP67 可選)
最大軸載	軸向40/徑向60N
最高轉速	12000min-1（短時），10 000min-1（連續）
啟動轉矩1	≤ 0.01Nm
轉動慣量	3.8×10-6kgm2
安裝軸的軸向跳動(軸套)	±1.5mm
安裝軸的徑向跳動(軸套)	±0.2mm
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +85℃
存儲溫度	-40℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	鋁
重量	約350g(單圈)，約400g(多圈)
連接	電纜，軸向或徑向 M23連接器(Conin)，12腳，軸向或徑向 總線外殼，帶3個密封電纜出口 總線外殼，帶2×M23連接器(Conin)，9腳 總線外殼，帶2個密封電纜出口+1×M12連接器(用于"Tico"顯示Conin，4腳)

¹ 在20℃時

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
電源電壓	直流 10 ~ 30V
典型空載電流(單圈/多圈)	220mA/250mA
單圈分辨率	10 ~ 14 位
多圈分辨率	12 位
可編程	方向，極限值
線性	±1/2LSB（±1LSB, 分辨率為 13, 14, 25, 26 位時適用）
輸出代碼	二進制
數值更新	每 5 毫秒更新
基本標識符	通過 DIP 開關設定
波特率	通過 DIP 開關設定，范圍在每秒10至1000K比特之間
總線終端電阻	通過 DIP 開關設置

電氣連接 總線外殼，帶2×M23連接器(Conin)，9腳

M23引腳(Conin)	針插入式(進口)	孔插入式(出口)
1	CAN in+	CAN out+
2	CAN in-	CAN out-
3	CAN GND in	CAN GND out
4	N.C.	N.C.
5	N.C.	N.C.
6	N.C.	N.C.
7	UB in	UB out
8	0V in	0V out
9	N.C.	N.C.
屏蔽	屏蔽1	屏蔽1

¹ 屏蔽與編碼器外殼相連。

電氣連接 M23連接器(Conin)，12腳/電纜

M23引腳(Conin)	TPE 電纜	電纜芯線對	信號
7	黃色	對1	CAN in+
2	綠色	對1	CAN in-
4	粉紅色	對2	CAN out+
5	灰色	對2	CAN out-
3	藍色		CAN GND in
11	棕色		CAN GND out
12	白色	對3	UB in
10	棕色	對3	0V in
屏蔽	屏蔽	屏蔽	屏蔽

電氣連接 總線外殼，帶3個密封電纜出口

接線塊KL1(10腳)
編號	信號名稱
1	UB in(直流10V`30V)
2	0V in
3	CAN in-(顯性L)
4	CAN in+(顯性H)
5	CAN GND in
6	CAN GND out
7	CAN out+(顯性H)
8	CAN out-(顯性L)
9	0V out
10	UB out(直流10V`30V)

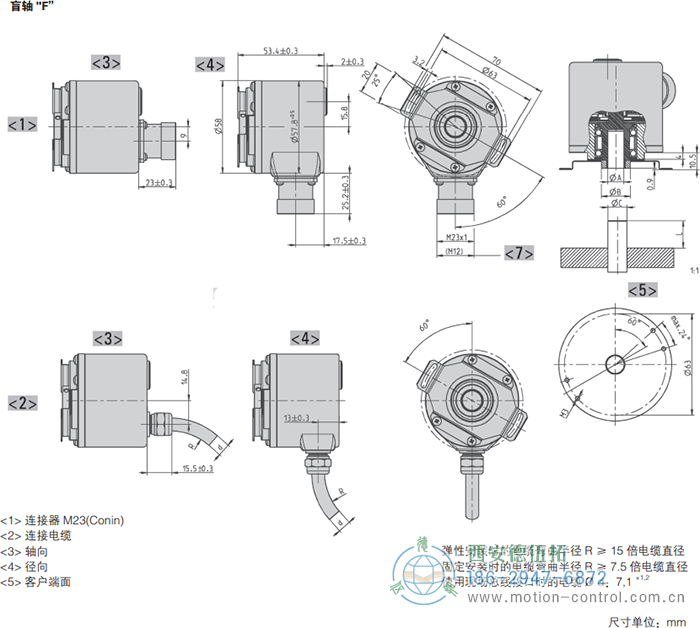

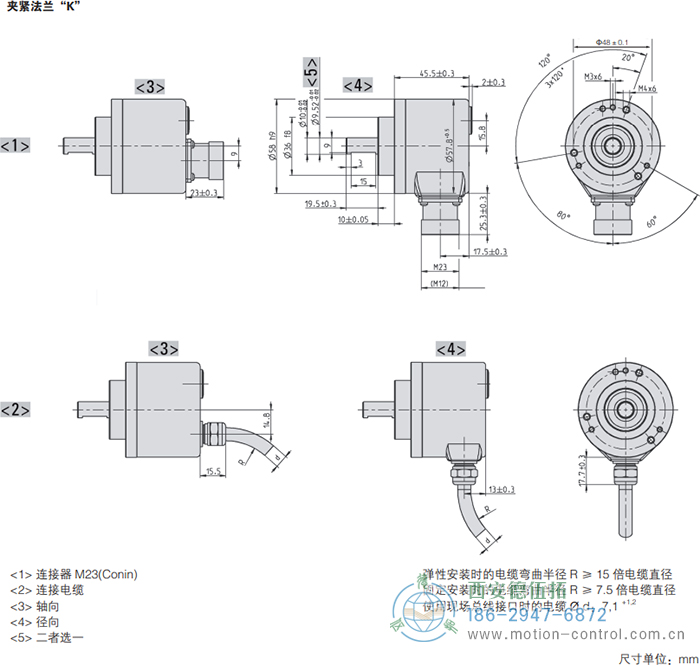

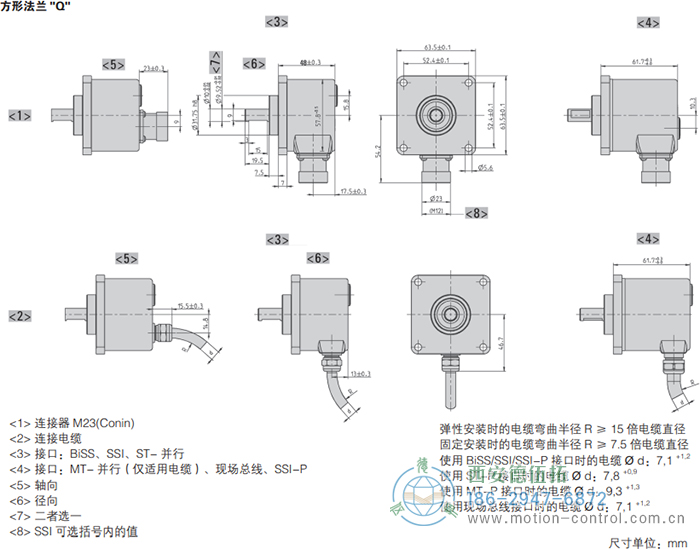

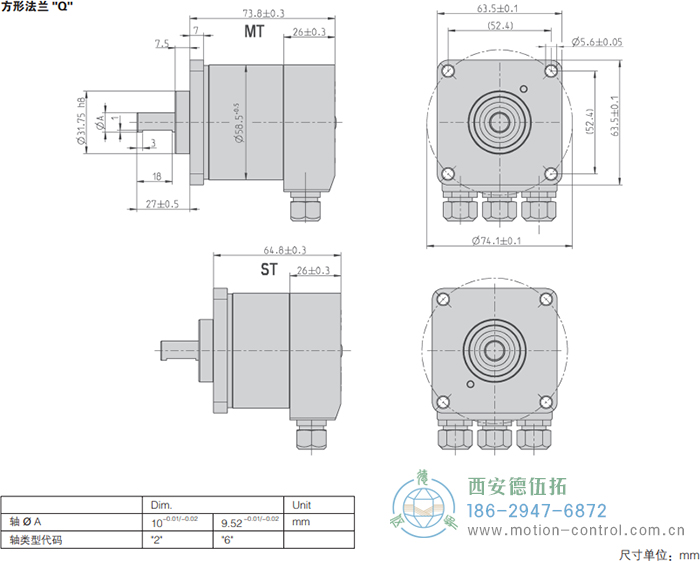

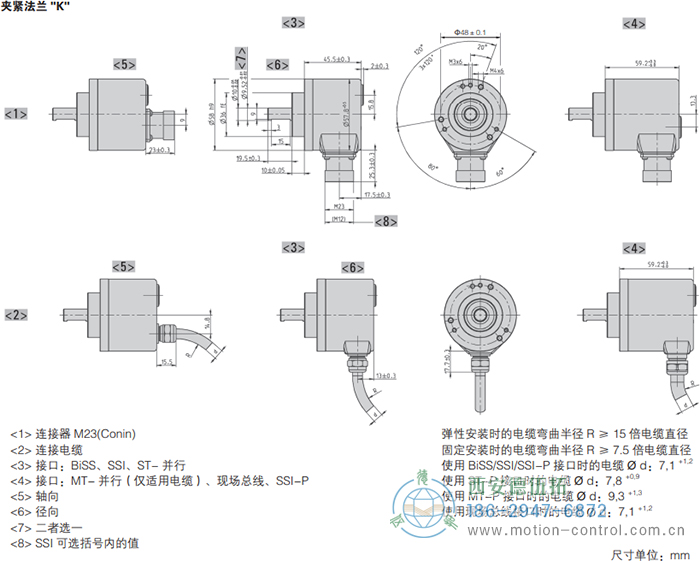

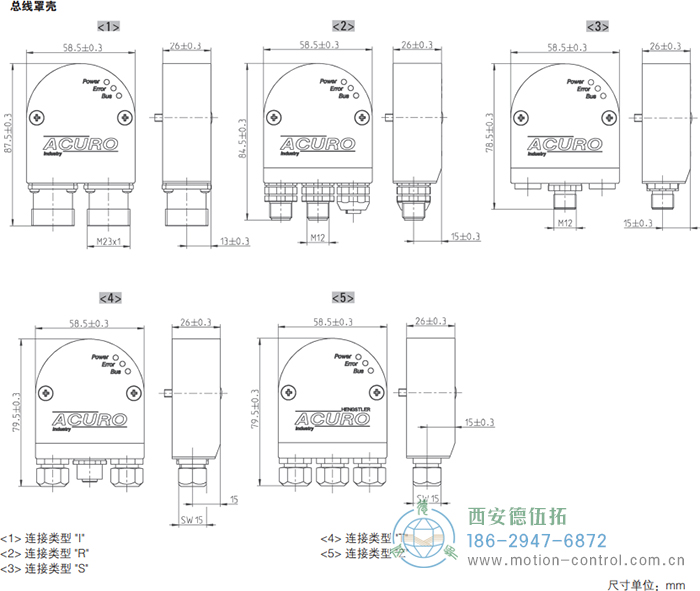

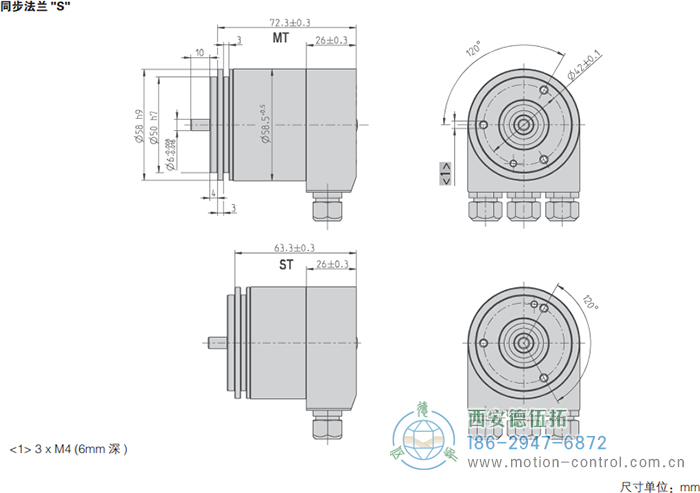

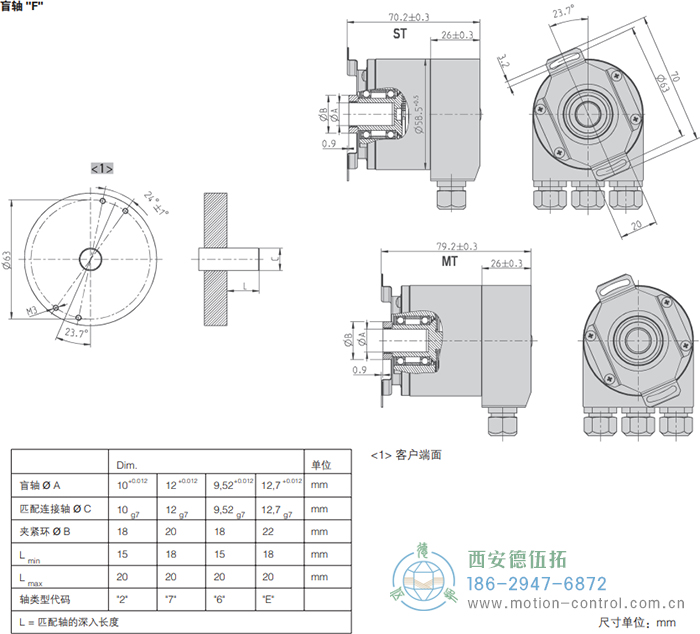

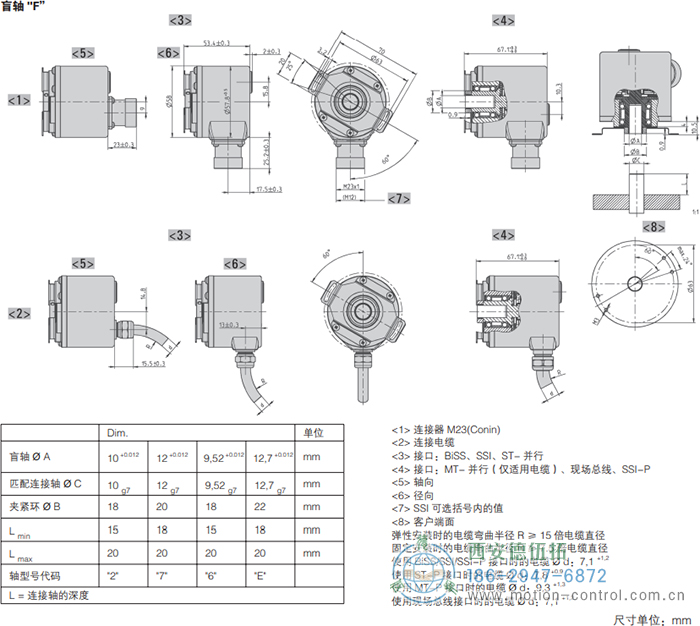

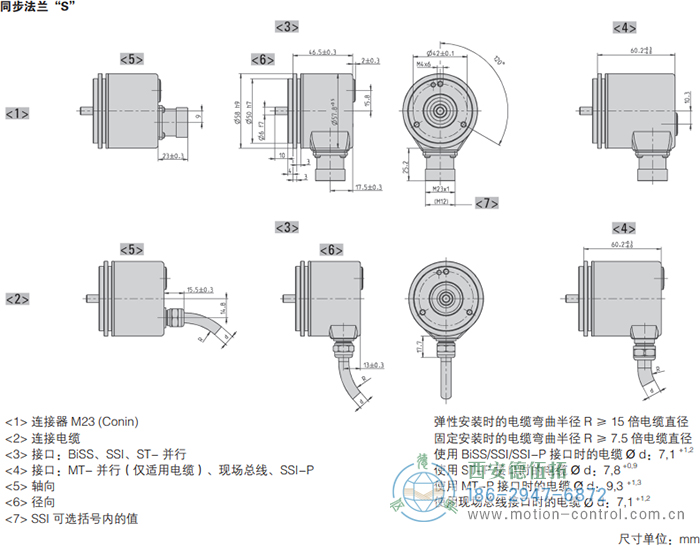

AC58-CANlayer2光電絕對值通用編碼器外形及安裝尺寸

AC58-CANlayer2光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-CANlayer2光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑1	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭，IP67，6mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	CL CANLayer2	A 軸向電纜 B 徑向電纜 C M23連接器(Conin)，12腳，軸向，順時針 D M23連接器(Conin)，12腳，徑向，順時針 G M23連接器(Conin)，12腳，軸向，逆時針 H M23連接器(Conin)，12腳，徑向，逆時針 I 總線外殼，帶2×M23連接器(Conin)，9腳，徑向，順時針 T 總線外殼，帶2個密封電纜出口+1×M12連接器(用于"Tico"顯示Conin，4腳) Z 總線外殼，帶3個密封電纜出口

¹ 防護等級IP67并且連接方式"A"-"H"的編碼器不帶DIP開關和LED指示燈。通過總線設置參數。
粗體字表示優先配置版本。

訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請?jiān)黾訂为?dú)的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請?jiān)谄溟g加入電纜長度代碼。可按要求提供更長電纜。

代碼	電纜長度
無代碼	1.5m
-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m
示例： 3米長電纜：...B-D0 3米長電纜末端帶M23連接器，順時針：...B-D0-I
